彩色设计师参考 PDF
12 页 · 概念对照、彩色视图、工程尺寸和器件原图
PDF 内嵌 STEP 与 GLB；页面为静态视图。
按用户确认采用规格书5 mm焦距；机械占位改用供应商STP的8个有效实体，替换旧6个简化件。结构查看器和新增STEP已更新为59个实体。旧版外观/打印文件、PDF与剖面图保留版本记录，不能代替当前镜头接口数据。
查看当前数据、接口检查和供应商文件 →V0.17 / STRUCTURE R01 / 2026-10-18
新增内部结构规划，保留V0.16全部外观内容
在固定外观基础上，新增水平与俯仰轴承、传动、密封剖面、器件占位、装配顺序及IP66验证计划。结构为候选布局，IP66仍需选型与整机实测。
新增 / V0.16 外观打印 R01
先把外观握在手里，再继续内部结构设计
固定姿态、可拆支撑、后支架独立打印。用于检查1:1体量、比例与手感，保留V0.16外观基线；不是转动或IP66功能样机。
进入外观打印 Tab：目标、预览与文件 →
外观比例与80°俯仰验证
本版为什么适度放大；护臂57/35.23如何协调比例；下俯80°、上仰20°的间隙与视场如何验证；内部空间还需深化哪些项目。

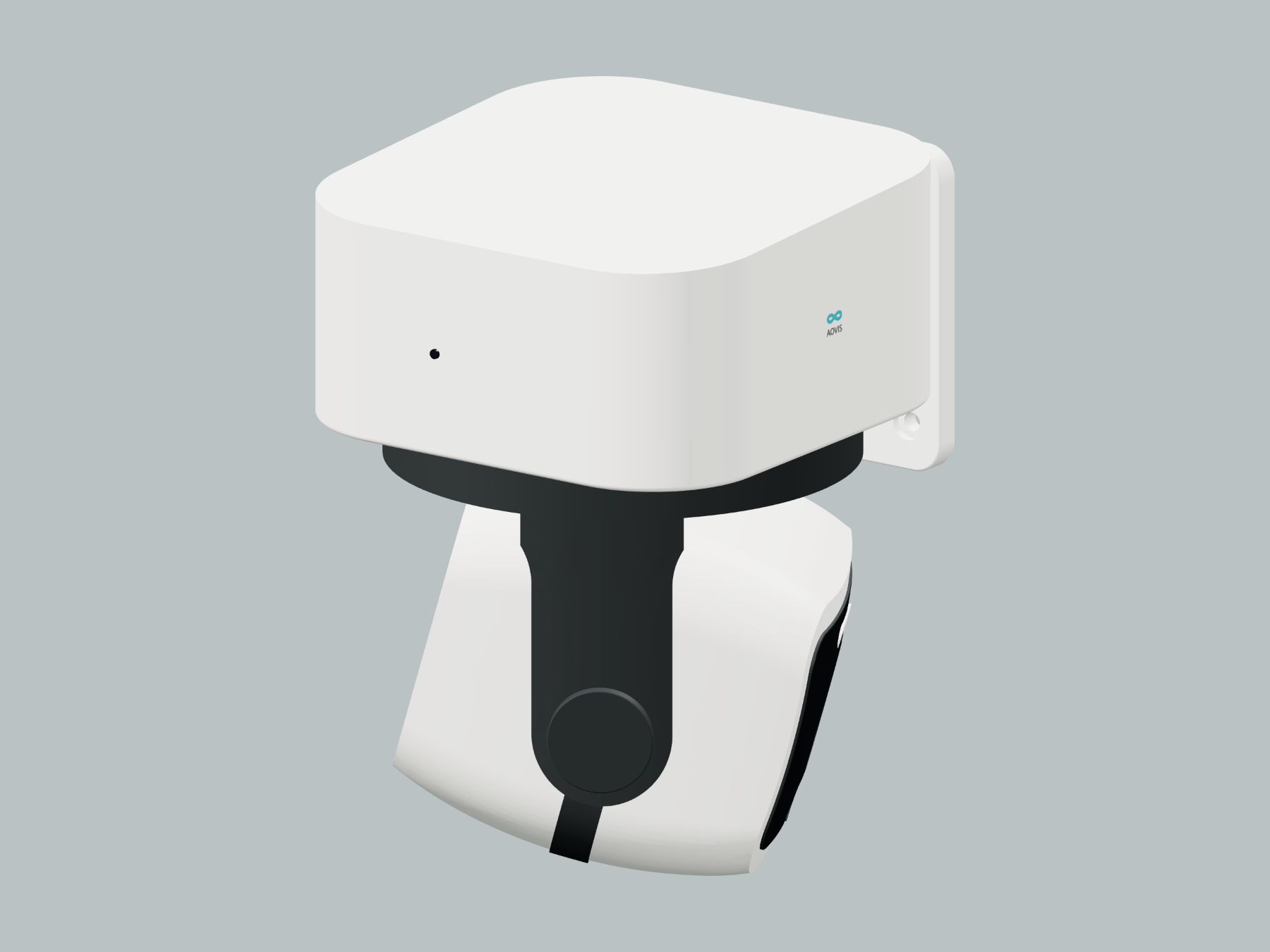

旋转查看，理解空间与姿态

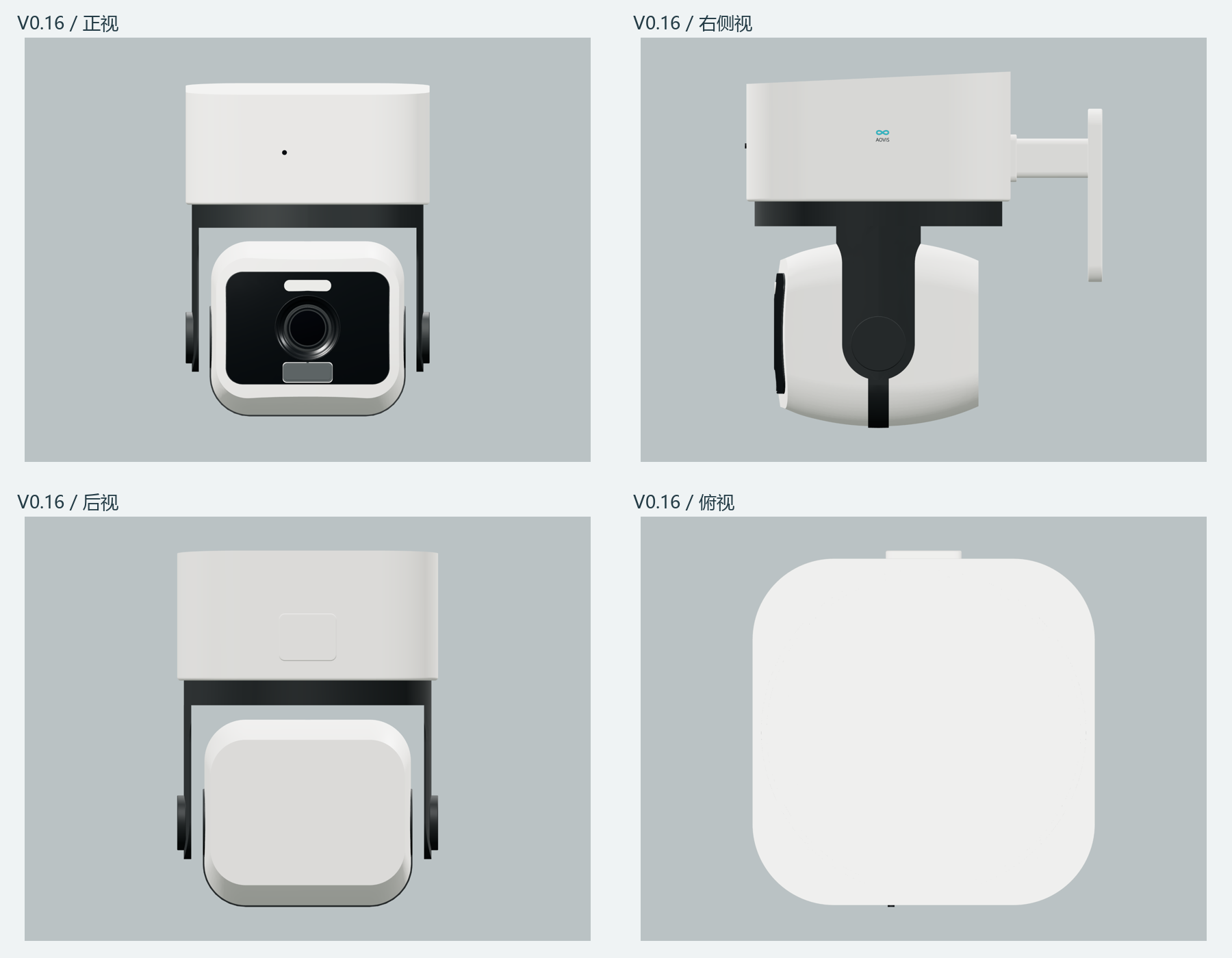

观察多视角、水平与俯仰姿态、壁装与顶装，以及器件空间和分解关系。
探索 AOVIS Phi 01
模型数据约 23.0 MB。鼠标拖动旋转、滚轮缩放；也可直接使用视角和姿态控件。
若当前浏览器不支持 WebGL，可继续查看下方多视图并下载 PDF。
工程细节尺寸标注
总装三视图、前脸窗口、镜头内收剖面、安装板孔位和尺寸基准明细。
查看全部图纸与矢量图 → · 外观概念对照与完整评审 → · 尺寸复核记录 → · 下载尺寸明细 CSV
D 设计值 / REF 推导值 / S 供应商值。图纸来自本版 CAD；量产公差与工艺仍需结构设计确认。
给设计师的文件
在线评审、静态参考与 CAD 交接使用同一版模型。
从颜色与比例，到实际器件
保留概念图的设计语言，同时让几何尺寸接受器件约束。
| 设计项 | 设计基准尺寸 / mm |
|---|---|
| 上壳平面轮廓 | 126.4 × 128 |
| 头部基准宽×高×深 | 100 × 90 × 96.96 |
| 上壳中心高度 / 完整包络高 | 60 / 63 |
| 白仓 / 黑环 / 含小圆耳总宽 | 126.4 / 120 / 126.4 |
器件约束：PIR 与镜头
已根据 FLE081025 菲涅尔透镜与宇瞳 YT10207 + H243 + IR0323 图纸建立前脸开口及内部简化包络。PIR 的热释电元件未选型；镜头 TTL 不是整个组件的总厚度。
配色：瓷白、石墨黑与黑色前脸
青色用于少量品牌点缀。屏幕色值、镜头反色与 PIR 颜色是视觉参考，量产材料、纹理和光学透过率需用实体样板确认。
已检查什么，哪些还待深化
两套STEP可回读，35个主实体有效；355°水平与100°俯仰连续避让通过，头部理想间隙保守下界约3.161 mm。两块电路板和电机为未选型占位，密封、线束、承载及制造公差仍需设计，不能直接据此开模。
这份设计与客户研究如何连接
外观设计需要继续回应检测覆盖、安装、云台盲区、供电与维护等实际问题。可结合另一份研究中的客户证据和测试定义，继续约束下一轮结构与功能样机。
原始概念图
九张参考图保留各版本差异；外观取舍见 V0.16 基线，内部结构见 V0.17 评审。当前尺寸、护臂比例与俯仰分析。
